ELMATERIAL STRÖMBRYTARE DesignX Strömbrytare
STRÖMBRYTARE DESIGNX VIT

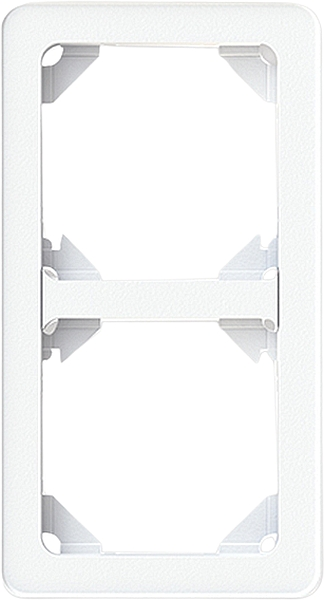

En av de snyggaste strömbrytarna på marknaden. DesignX av Gunnar Fjellestad. Snabbkoppling. Passar i kombinationsramar.
STRÖMBRYTARE DESIGNX VIT
Infällda strömbrytare i serien DesignX i modern och funktionell design, tillverkad i reptålig, halogenfri termoplast. Monteras enkelt i standard apparatdosa (c/c 60 mm) med snabbanslutning för 1,5–2,5 mm² ledare. Vippan och ramen är snäppfastsatta, och insatsen kan kombineras med flerfacksramar. För dosor utan fästskruv används tillbehöret klokit 1360439.
Stödram av stålplåt för stabil montering även på ojämna ytor. Kopplingsschema är tryckt på baksidan, och vissa modeller har neutrala överkopplingsklämmor. För utanpåliggande montage används förhöjningsram.
Produktegenskaper
| Typ | Infälld strömbrytare |
|---|---|
| Färg | Vit |
| Material | Halogenfri termoplast |
| Montage | Infällt i apparatdosa c/c 60 mm |
| Förhöjningsram | Ja, vid utanpåliggande montage |
| Anslutning | Snabbanslutning 1,5–2,5 mm² |
| Märkspänning | 250 V AC |
| Märkström | 16 A |
| Kapslingsklass | IP21 |
| Certifieringar | CE, Semko, RoHS |
| Mått (BxHxD) | 84 × 84 × 14 mm |
Vanliga varianter och deras användning
- Trapp – 1 vippa, används som 1-polig eller som trappfunktion (tändning från två håll)
- Kron – 2 vippor, för styrning av två separata ljuspunkter
- Dubbeltrapp – 2 vippor, för dubbel trappfunktion
- Kors – 1 vippa, mellanbrytare i trappfunktion med fler än två brytpunkter
- 2-Polig – 1 vippa, bryter både fas och nolla, t.ex. till maskiner (märkt 1-0)
- 3x1 Polig – 3 vippor, för tre separata 1-poliga tändningar
- 2+1 Polig – 2 vippor, en av dem 2-polig (märkt 1-0)
